Les BAC du Barrage de Gruyères

Le barrage de Gruyères - comme tout barrage -  ne serait rien sans la présence vitale des barrage antichars (BAC). On en dénombre pas moins de 9 qui peuvent prendre la forme d'une simple barricade ou de longs murs. Tous ont un seul but: dérouter, canaliser ou freiner les troupes dont leurs supposées avancées devait se faire depuis le nord (Seeland, Fribourg Berne..)  Nous allons ici les observer dans les détails

Plan du Barrage de Gruyères


T1035 "Pont-qui-Branles"
 Comme son nom l'indique, ce mur se trouve sur la rive droite de la Sarine dans le secteur du Pont-Qui-Branle. Il commence au pied même du Pont (c'est d'ailleurs une des fondations), longe la route sur une quarantaine de mètres, une barricade devait clore l'extrémité B du mur. Le fortin A1762 inclus ce mur dans son secteur de feu.
Extrémité A: 573596 855865
Extrémité B: 573650 855865
Longueur: 84m
visible sur ce mur: Une barricade (puits pour rails), un local

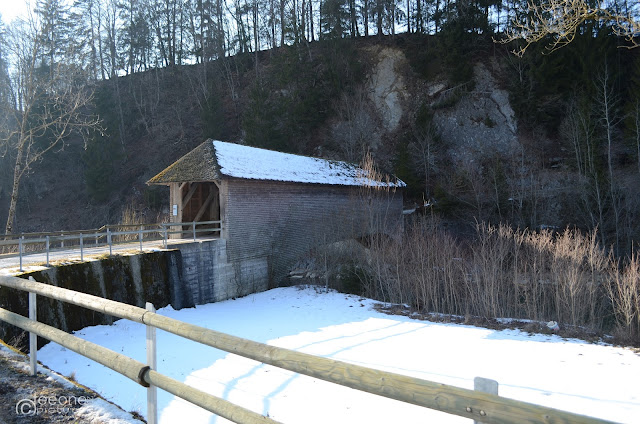

le Mur antichar démarre à la base du Pont Qui Branle




Détail de la porte donnant accès à local


T1036 "La Bérauta"
 C'est l'un des 3 principaux murs du barrage de Gruyère. Depuis le pied de la butte de Gruyères: il part en direction de la Sarine en contournant le pied de la Butte de la Bérauta. La route cantonale la traverse au point 573230 159418.  Ses 2 extrémités profitent du dénivelé du terrain comme prolongation naturelle de l'ouvrage. Ce BAC  bénéficie de la couverture du fortin A1763. L’extrémité A renferme un local matériel et un passage en escalier. Pour l’anecdote à l'époque, l'entrée du local matériel fut considéré/confondu comme l'entrée  (ou sortie de secours) du fortin A1763.
Extrémité A: 573154 159472
Extrémité B: 573575 159446
Longueur: 470m
visible sur ce mur: trace de puits (barricade) démantelé à la hauteur de la route cantonale, 1 pont provisoire.

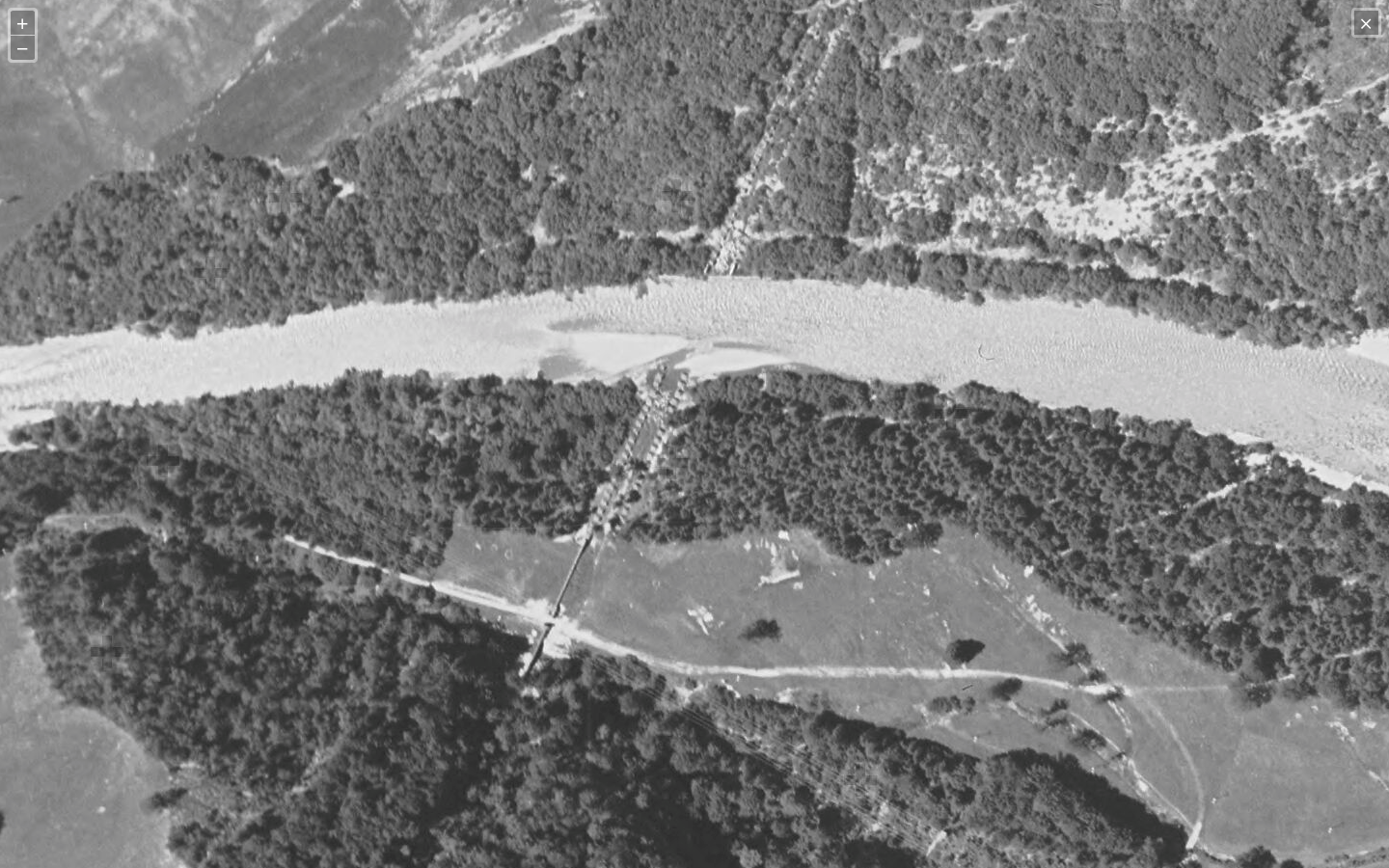

Une prise de vue du secteur effectué le 24.09.1943. Le barrag AC est clairement identifiable, pareil pour la
 position AC du A1763.Il se pourrait même que les traces de gravats visibles aux abords du Pont-Qui-Branle soientt
lié à l'excavation de la roche des galerie du A1762

(Source: Lubis/Swisstopo)



Le mur de la Bérauta vu depuis le chemin de Ronde du Château de Gruyères



en voic l'inverse: le Château de Gruyères vu depuis le BAC de la Bérauta


Détail du mur avec en arrière plan le Bois des Marches et son fortin
Détail d'un pont démontable

Passage et local


L'escalier passe juste au dessus du bloc de combat B du A1763
Vu sur la plaine des Marches



La Sarine
Entre le Mur du Pont-qui-Branle et la Bérauta, on retrouve un détail non visible sur le plan. Le lit de la Sarine ici très large, aurait permis le passage d'engin tel que des chars. En outre A1762 dont sa mission était justement de défendre cette zone, Il était également prévu de jeter à l'eau tout une série de tétraèdres. A ce jour nous retrouvons encore dans la Sarine la pointe d'un tétraèdre. Un groupe de tétraèdres prévu à la mise à l'eau était positionnée sur la rive droite. Ils sont bel et bien toujours sur place, mais sous terre! Ces élément ont manifestement dû servir de remblait pour aplanir la zone afin d’accueillir une place de parc / évitement. Mais on obervant bien, on devine encore quelques pointes sortant des gravas. A cette endroit, les tétraèdres devaient sans aucun doute être mis en place par moyen "terrestre" à l'aide de véhicules. Mais dans le cas de rivière plus large ou plus profond, il existe des système de tyrolienne tout dédié à la mise en place de ces tétraèdres ou autres bloc de bétons. De tels installation étaient en autres en service sur le Rhône (Chablais) et on retrouve encore à ce jour les traces d'un dispositif sur le Barrage de Vorbourg, près de Delémont




et oui, vu de plus près, ca n'est pas un arbre

A l’époque où ce même tétraèdre ne fut pas bouleversé par les flots

T1037
 On se retouve ici sur la Butte nord-est du pied du Château de Gruyères. Nous faisons  face à Epagny. Ici a été bâti le BAC T1037. Un BAC visible depuis la sortie du village d'Epagny, en direction de l'Intyamont on peut en apercevoir une partie. Un mur qui se divise en 3 sections: 2 murs reliés entre eux par un secteur de toblerones
Extremité A: 572955 159428
Extremité B: 573074 159481
Longueur: 140m


L'endroit photographié le 18.07.1945
(Source: Lubis/Swisstopo)





Détail de l'extrémité A


section centrale







Extrémité B

T1038 (Gruyère NO) et T1039


 La barricade T1038 n'est maintenant plus visible. Le pavages de la zone à mis à mort celle-ci.



Quelques recherche m'a permis de mettre la main sur des images de l'époque.

source inconnue

source inconnue

Position: 572578 159214

T1039  (Gruyères O)
Cette barricade est foulée par des milliers de touristes tout au long de l'année. Toujours en place même après la réfection des lieux, on retrouve toujours une série de puits qui permettaient la pose de poutrelles.
Position: 572556 159160



T1040  (Gruyère Parking)

 Débutant au pied des remparts de la Cité de Gruyère, passant juste devant l’Hôtel des Chevaliers, visible tout au long du parking C et terminant dans le parc à Biche du Laviaux. Ce mur passe pourtant inaperçu face aux yeux des passant. C'est pourtant bel est bien un mur antichar. Le Fortin A1764, implanté au pied d'une des tours de Gruyères, veille sur le secteur.
Extrémité A: 572589 159116
Extrémité B: 572586 158865
Longueur 470m
visible sur ce mur: Le Fortin A1764 au pied de la Tour, un pont provisoir qui permet d'accéder à l'Hôtel des Chevaliers.


Image aérienne de BAC de Gruyères Sud (au centre de l'image)
(Source: Lubis/Swisstopo)

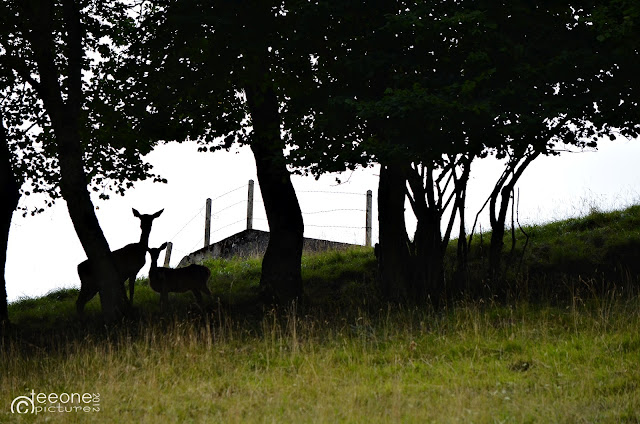

"Henri 2" se fait discret


Extrémité B vu depuis l'Omi du Laviau

Dédoublement des murs d'enceinte médiéval
L'Etat-Major avait ordonné le dédoublement de certaines sections du mur d'enceinte d'époque médiéval qui entoure Gruyères. Le mur présent à cette endroit en est un exemple



T1041 "Le Laviau" Gilbert 1
Un peu retiré dans les Contrées de Gruyères, le mur du Laviau est l'un des 3  principaux BAC du Barrage de Gruyères. Il avait pour fonction de stopper les troupes qui auraient eu l'idée de contourner Gruyères par le Nord ouest pour revenir à revers dans le secteur de la Bérauta. Il assure la continuité du BAC T1040.
 Aujourd'hui: l'extrémité A se trouve modifié par rapport à son état d'origine. Les 30 premiers mètres du fossé ont été combléa. Lorsqu'à l'époque la route traversant le fossé empruntait  un "BAC  pont sur fossé " (un pont démontable nommé Gilbert 2), nous passons maintenant le mur du Laviau par la route! Plus de pont n'existe ici ou pour être plus juste, il est sans doute toujours là mais enseveli. Un petit Omi doté d'un seul puits de minage mis en place en 1984 est visible à cette endroit. Il minait sans doute le pont  qui remplaçait le pont initial en démontable
  Le mur continue sa lancée le long de la plaine pour aboutir après la ligne de chemin de fer TPF, dans la forêt. On retrouve donc à la hauteur de la ligne TPF une petit baraque militaire (surveillance et /ou magasin matériel) et s'y trouvait également un BAC rail (Gilbert 3) A noter que le tunnel proche de BAC était miné.
En parlant de minage, on retrouve a droite de cette baraqque militaire un Solitaire, J'imagine  que c'est le puits de mineur de l'Omi du tunnel.
   On retrouve également sur ce mur, à son endroit le plus bas, une canalisation permettant à un ruisseau de traverser le mur et de poursuivre sont chemin. A ce même endroit le haut du Mur est équipé d'une grande encoche. Une encoche surplombant manifestement une installation qui reste mystérieuse pour l'heure de part sa fonction.  Elle pourrait servir de principe de trop-plein. Reste maintenant à définir dans quel sens il faut interpréter ce système. Contre toute attente, ce mur n'a aucune défense, aucun fortin se trouve proche de ce dernier et doit sans doute être hors de porté de A1764
Extrémité A: 572660 158871
Extrémité B: 572727 158652
Longueur: 245m
visible sur ce mur: Un omi, un pont provisoire, un passage de ruisseau, Une baraque militaire.


Un pont devenu route




... et un fossé comblé

un pont démontable




Je donne tout ma sympathie à la personne m'expliquant l'usage exacte de cette encoche


Dépôt militaire et tunnel (miné) le PMA de l'OMI se trouve à droite de de dépôt (un article sera dédié à cet OMI)






Image prise le 18.07.1945, le BAC du Laviaux se trouve à gauche de cette image
(Source: Lubis/Swisstopo)

T1042  "Saussivue"
 Se trouvant 1 km plus au sud que le BAC de la Bérauta: c'est le 3ème Mur principal du Barrage de Gruyères. Il traverse de part en part la plaine de Saussivue. On retrouve à son extrimté A l'ouvrage A1765 et à son extremité B le fortin A1761. Nous pouvons découper ce mur en 3 zones dinstinctes.

Extrémité A: 572852 158342
Extrémité B: 573468 158153
Longueur: 650m


La ligne de Saussivue prise en image le 18.07.1945
(Source: Lubis/Swisstopo)



1ère zone (340m)
Elle démare à la hauteur de la voie de chemin de fer droit en face de l'ouvrage A1765 puis part en direction de l'est. Cette section de mur est traversée par la route cantonale au point 573053 158286 On y retrouve à proximité de ce point un petit Magasin materiel, On retrouve également des reste de puits pour barricade en contre haut de la route principale. Son fossé canalise un ruisseau tout au long de ce 1er secteur, c'est maintenant un petit havre de paix pour bon nombres de petites animaux.



Baraque militaire et reste de puits pour barricade (à gauche)




La nature prend ses aises

2 ème zone (240m) MICHEL 4
Michel 4 est un "Barrage en rivière"qui devait entraver la sarine. (à droite de la photo)
 Dès que le mur s'introduit dans la foret bordant la Sarine, rive gauche: La méthode de construction change: ce sont les toblerones qui s’alignent jusqu'à la Sarine. Cette lignée continue une fois celle-ci enjambée pour s'achever à la lisière de la foret bordant la rive droite.
Rive gauche vue depuis la rive droite



 3ème section:(50m)
  Dans un 1er temps,  un mur traversait de part en part le champs avec un passage permettant son passage. Par la suite, c'est au tour des tétraèdres de prendre le relais dans le champ fait. Cette zone est sous l'observation du Fortin A1761. A ce jour ce secteur à disparu. Mais les tétraèdres sur place à l'époque sont maintenant parquée en lisière de forêt entre les 2 lignées de toblerones, à quelques mètres de leurs positions initiales. Les ultimes mètres du BAC T1042 reprenne la forme d'un mur et remonte la pente du Bois des Combes pour se terminer au pied du fortin A1761.



Tétraèdres encore en position (image tirée du TM de Matthieu Allemann "La Gruyère en guerre"

ces mêmes tétraèdre dorment maintenant, à quelques mètre de là
Elaboration originale du secteur avec un mur qui traverse de part en part la clairière.
(Source: Lubis/Swisstopo)


T1034
Si on se réfère à la carte, il existe un BAC n° T1034. Il doit sans doute encore en exister des traces mais c'est seulement à l'analyse de la carte que j'ai vu l’existence de ce BAC. J'irais donc très vite sur place analyser le secteur pour compléter ce paragraphe au sujet du T1034.



Baraquements et Magasins
 Nous retrouvons ça et là, dispersées dans la zone de barrage quelques baraques et magasin militaires servant pour la plupart du temps de lieu de stockage de matériel d’infanterie et de barrage.


Saussivue


Bérauta

Saussivue
